LDG 系列
電磁流量計是根據電磁感應定律，按JB/T9248-1999標準制造, 用于測量管道中導電液體的體積流量，如水、污水、泥漿、礦漿、酸、堿、鹽液體及食品漿液等。在石油化工、冶金、煤炭、水利工程給排水、污水處理等行業中**應用。本公司生產的電磁流量計有三種：插入式、一體型和分體型。

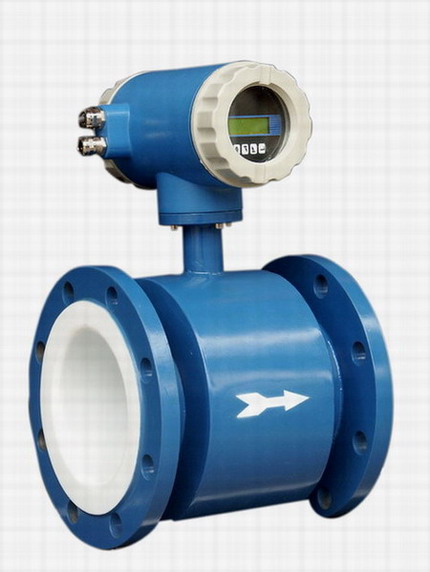

電磁流量計一體式
電磁流量計分體式

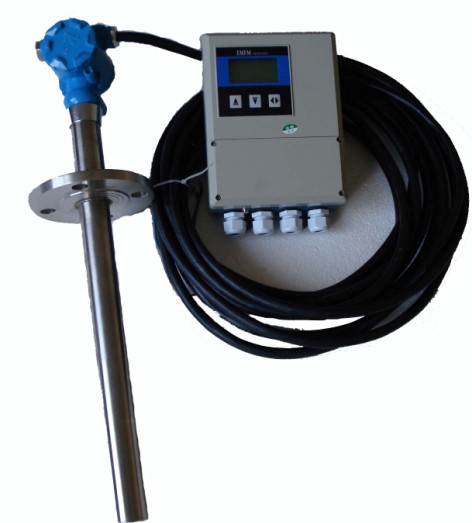

電磁流量計插入式
電磁流量計工作原理
電磁流量計所依據的基本理論是法拉第電磁感應定律。當導體切割磁力線運動時，導體內將產生感應電動勢。根據該原理，可測量管內流動的導電流體的體積，如圖所示，導電流體流動的方向與電磁場的方向垂直，在導管垂直方向施加一個交變的磁場，并在有絕緣襯里的導管內壁兩側安裝一對電極，兩電極的連線既與導管軸線垂直，又與磁場方向垂直，當導電液體流經導管時，因切割磁力線，兩個電極上就產生感應電動勢UE。
電磁流量計特點
測量不受液體密度、粘度、溫度、壓力和導電率變化的影響；
測量管內無活動及阻流部件，無壓損、不堵塞，可測量含有 纖維、固體顆粒和懸浮物的液體；
采用16位嵌入式微處理器，運算速度快，精度高，功耗低；
高清晰度背光LCD顯示，全中文菜單，操作簡捷。
儀表反映靈敏，量程比可達1:10-1:20 ，量程范圍可任意選 定流速0.3～10 m/s ，導電率>5μs/cm的導電液體都可測量；
儀表不受液體流動方向的影響，正反向安裝均可測量，并安 裝方便，對直管段要求不高；
電磁流量計的電極及內襯材料耐腐蝕性和耐磨性極好，壽命 長，可按用戶特殊工況要求生產定制非標電磁流量計；
儀表的耐沖擊、耐振性良好；
